智能CAN网桥怎样接线？
智能CAN网桥的接线过程可以按照以下步骤进行，以确保正确且有效地建立通信：
（1）确定接线材料和工具：
确保拥有正确类型的CAN总线电缆，通常可以使用普通双绞线或屏蔽双绞线。
准备必要的螺丝刀或其他工具，用于撬动模块外壳和安装模块到DIN导轨（如果需要）。
（2）与PC连接：

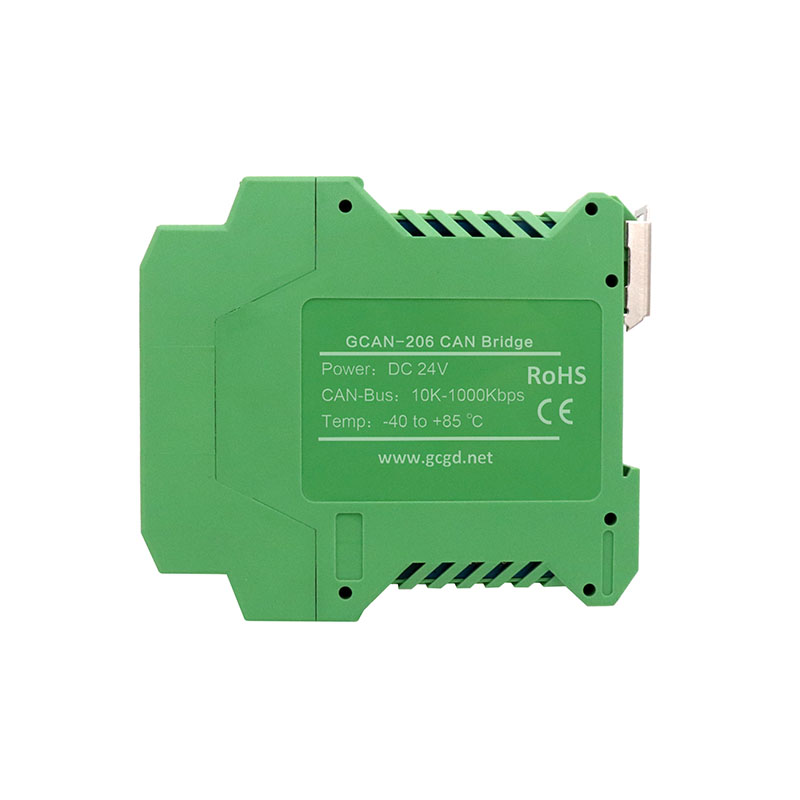

使用螺丝刀撬动GCAN-206模块（或其他型号的智能CAN网桥）的绿色外壳，拿掉外壳主体。
通过Mini-USB电缆将GCAN-206模块的USB接口直接连接到PC的USB接口。这将由PC的USB接口为GCAN-206模块接口卡提供+5V电源。
（3）驱动和软件安装：
访问设备制造商的官方网站，下载并安装与智能CAN网桥兼容的驱动程序和软件。
安装过程中，请确保Windows账户具有管理员权限或相关安装权限，以避免安装失败。
（4）CAN连接：
将GCAN-206模块的CAN_H接口连接到CAN总线的CAN_H接口，同样地，将CAN_L接口连接到CAN_L接口。
注意CAN-bus网络采用直线拓扑结构，总线最远的两个终端需要安装120Ω的终端电阻。如果节点数目大于2，中间节点则不需要安装这样的终端电阻。
（5）供电模式选择：
根据需要，可以选择USB总线供电模式或使用外部电源（DC+24V）连接到GCAN-206模块的DC24V电源插座。
（6）模块固定（如果适用）：
如果需要将GCAN-206模块安装到DIN导轨上，请使用一字螺丝刀辅助将模块安装到导轨上。
确保模块地与安装模块的导轨相连，如果导轨固定到一个接地的金属组件板上，那么模块会自动接地。
（7）注意事项：
在连接和配置过程中，仔细阅读设备的用户手册或安装指南，并遵循制造商的建议进行操作。
如果遇到任何问题，可以联系设备制造商的技术支持团队寻求帮助。
（8）检查连接：
安装完成后，检查所有连接是否牢固，并确保所有电缆和接口都正确连接。
在PC上运行已安装的驱动程序和软件，检查是否成功识别并连接了智能CAN网桥。
