汽车CAN信号破解流程
汽车CAN协议解析流程主要可以分为以下几个步骤，下面将结合参考文章中的相关信息进行清晰、详细的说明：
（1）硬件连接：

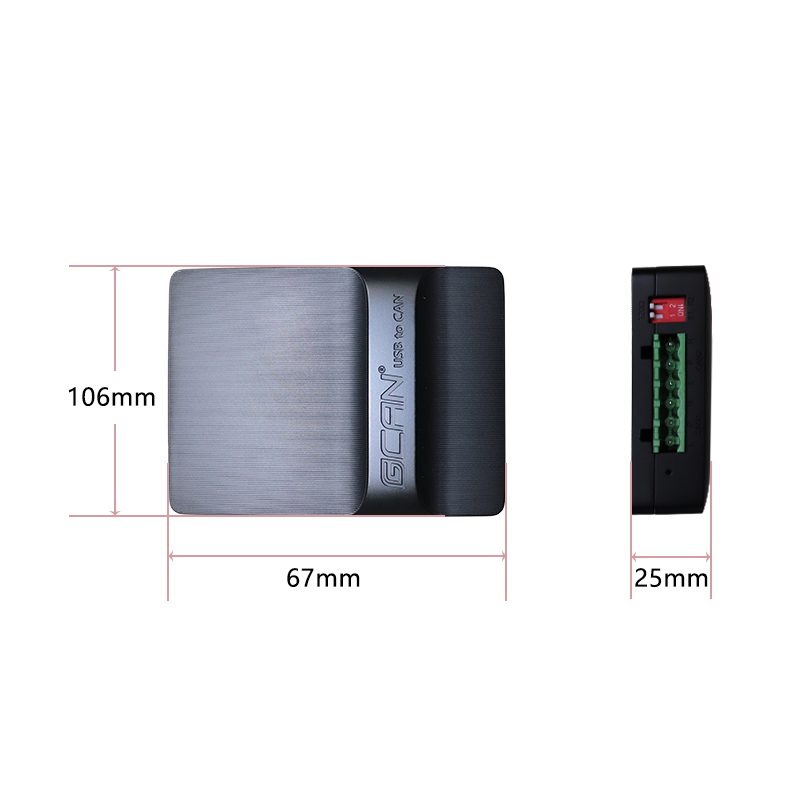

将CAN分析仪或接口设备连接到车辆的CAN总线上。这可以通过OBD-II接口或直接连接到车辆的CAN总线上的节点实现。
（2）捕获CAN数据：
使用CAN分析仪或接口设备开始捕获CAN总线上的数据流。这些数据包含了车辆各个控制单元之间的通信消息。
（3）解析CAN帧：
对捕获的CAN数据进行解析。CAN帧由多个部分组成，包括：
帧起始：标识数据帧的开始。
仲裁段：包含帧ID，用于确定数据帧的优先级。帧ID值越小，优先级越高。
控制段：包含扩展帧标志位IDE、保留位r0和数据长度代码DLC等信息。
数据段：一个数据帧传输的数据量为0～8个字节，这种短帧结构使得CAN-bus实时性很高。
CRC段：包含CRC校验值，用于检测数据传输过程中的错误。
ACK段：当接收节点确认帧起始到CRC段内容无误时，会在此段发送一个显性电平。
帧结束：标识数据帧的结束。
（4）利用DBC文件解析（如果可用）：
DBC文件包含了CAN数据的信号定义、编码方式、单位、范围等信息，可以用于更精确地解析CAN数据帧。
根据DBC文件中的信号定义，获取信号所需信息，如是否需要字节序转换、是否需要向有符号或浮点型转化等。
使用信号解析公式（实际值=(十进制值*Factor)+Offset）计算信号的实际值。
（5）校验与验证：
校验解析出的数据是否准确，是否与预期一致。
通过实际车辆的行为或与其他已知数据对比来验证解析结果的正确性。
（6）数据分析与应用：
对解析出的数据进行进一步的分析，了解车辆的工作状态、故障信息等。
根据分析结果进行相应的操作或决策，如故障诊断、性能优化等。
如果您需要汽车CAN协议解析工具，可以打电话13019325660找我。
