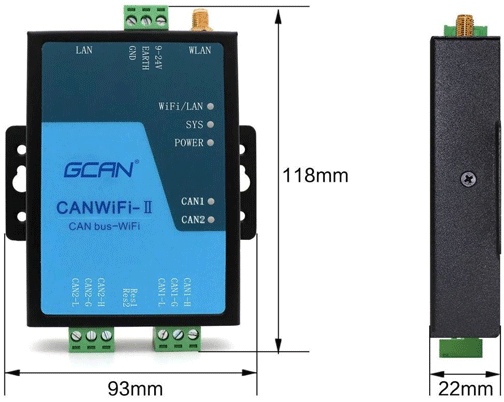

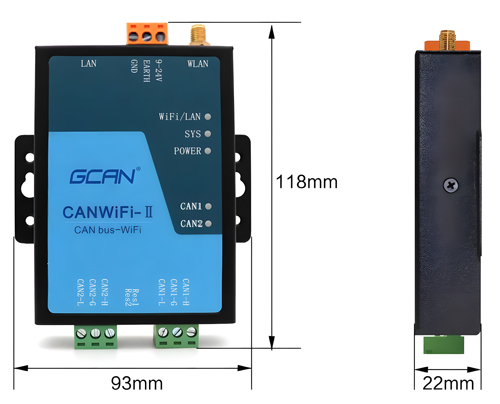

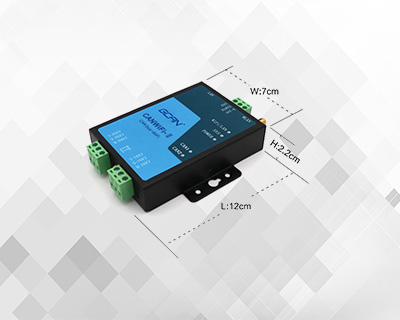

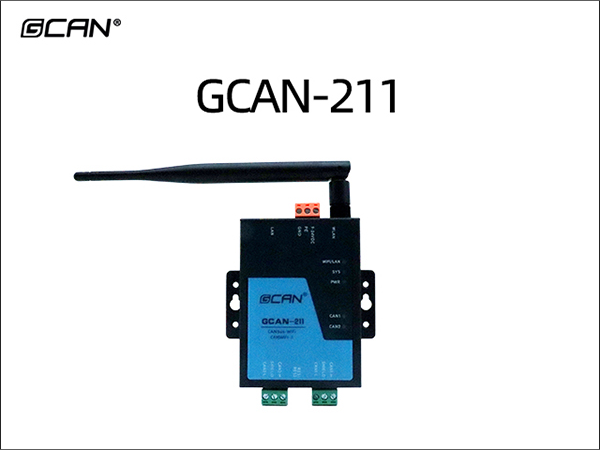

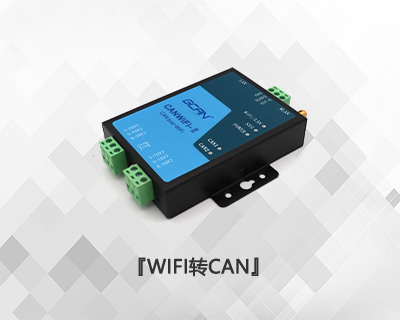

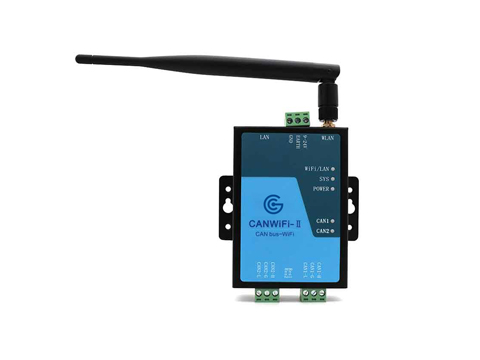

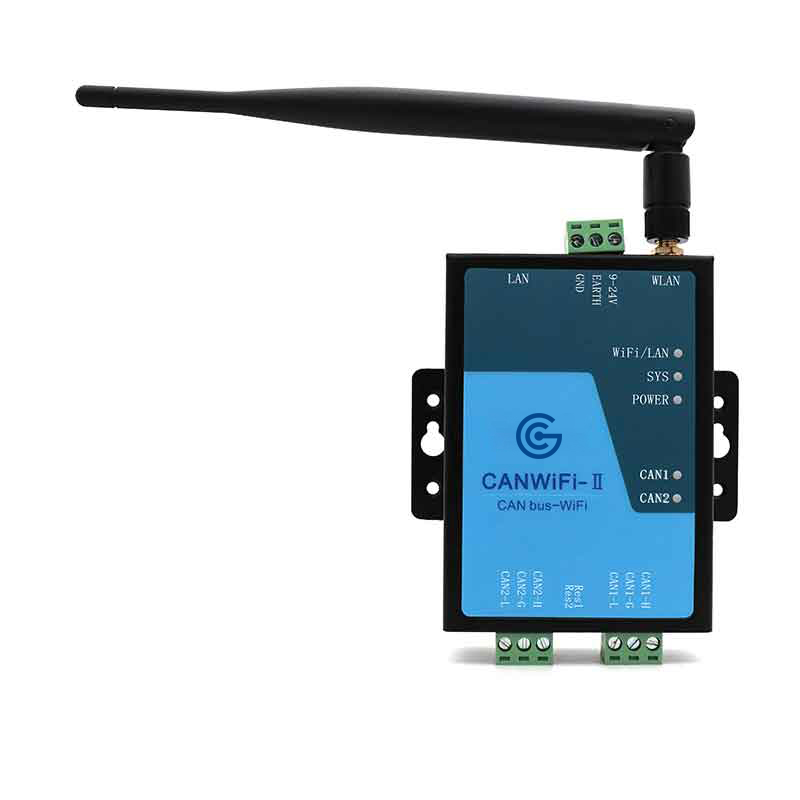

GCAN-211 WIFI转CAN网关
-
广成科技GCAN-211高性能CAN接口卡是CAN-bus产品开发、CAN-bus数据分析的强大工具,PC、手机、PAD可以通过WiFi快速连接至CAN-bus网络,构成现场总线实验室、工业控制、智能小区、汽车电子网络等CAN-bus网络领域中数据处理、数据采集的CAN-bus网络控制节点。同时该设备具有体积小巧、即插即用等特点,也是便携式系统用户的最佳选择。

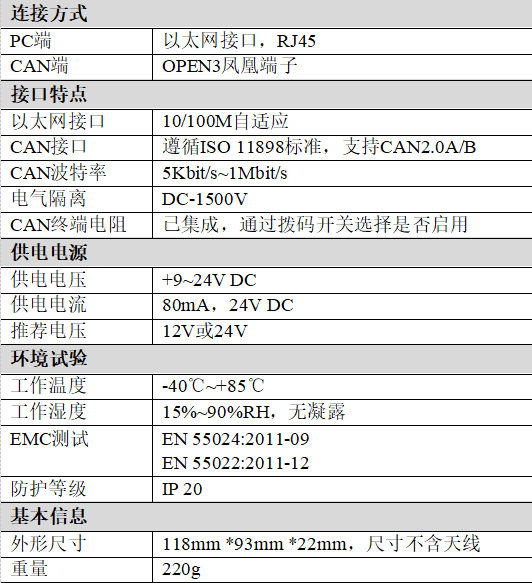

● 高速的32位工业级处理器;
● 内嵌硬件看门狗定时器;
● 模块内置FLASH储存器,可储存参数;

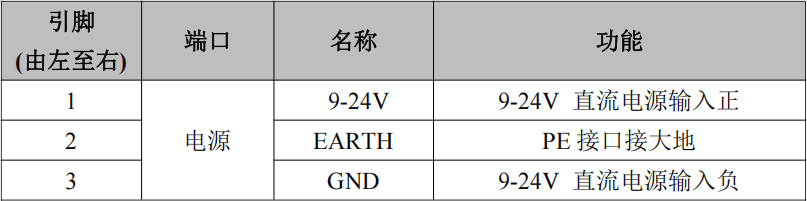

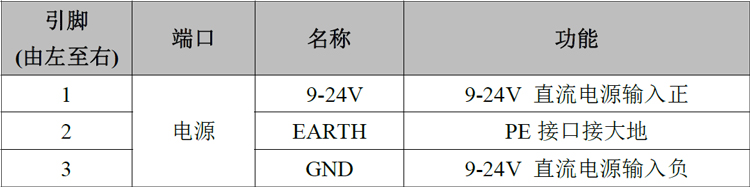

● 使用外接电源供电(DC+9~24V),推荐电源值12V或24V;
● 供电电流:80mA,24V DC;
● 静电放电抗扰度等级:接触放电±2KV,空气放电±15KV;
● 电快速瞬变脉冲群抗扰度等级:±1KV;
● 浪涌抗扰度等级:±1KV;
● 工作温度范围:-40℃~+85℃;
● 工作湿度范围:5%~95%RH无凝露;

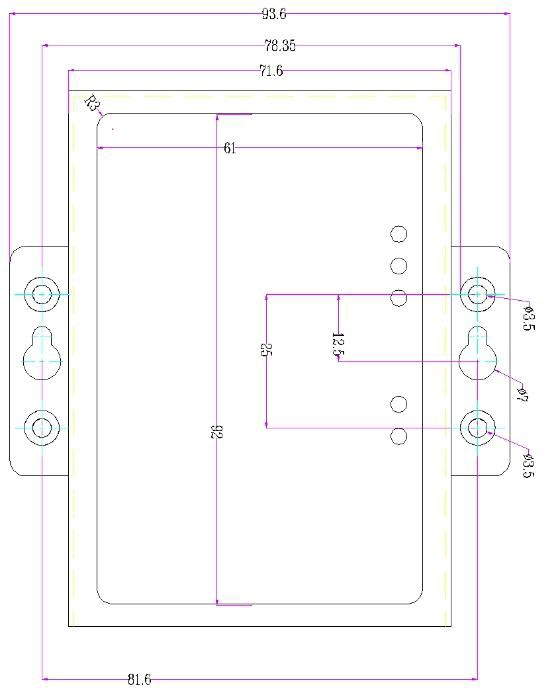

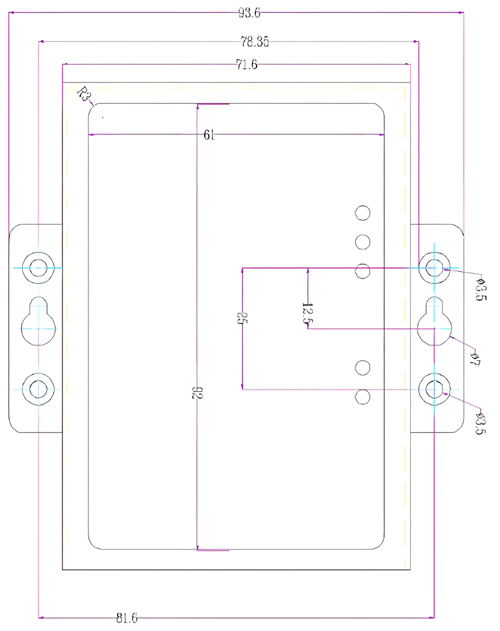

● 螺丝固定的安装方式,专为工业设计。

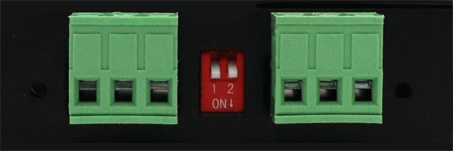

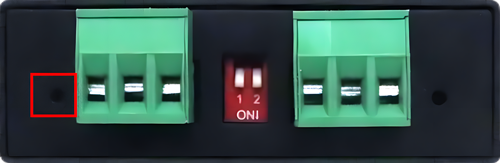

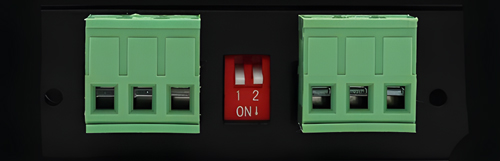

● 集成2路CAN-bus接口,采用凤凰端子接线方式;

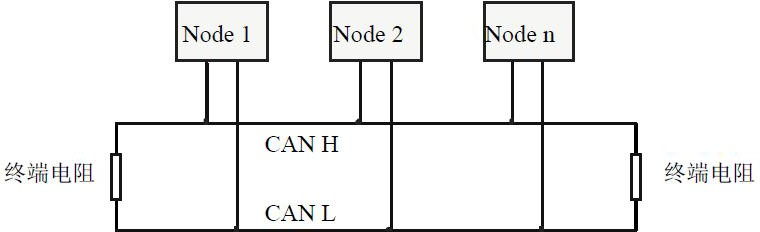

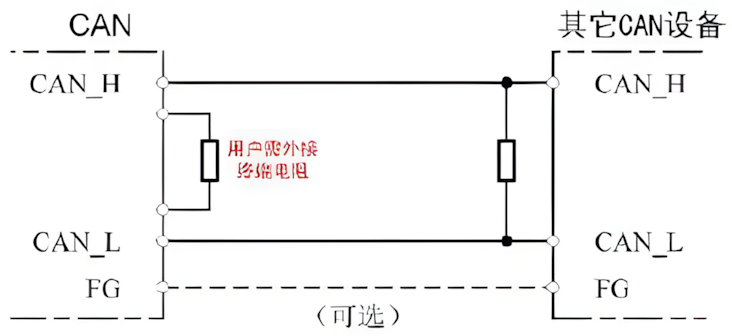

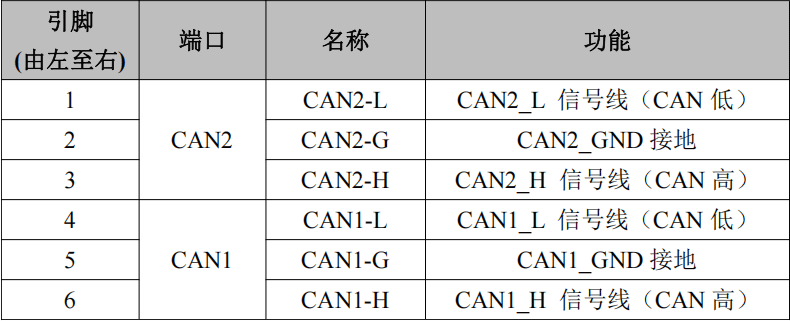

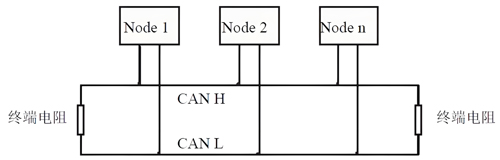

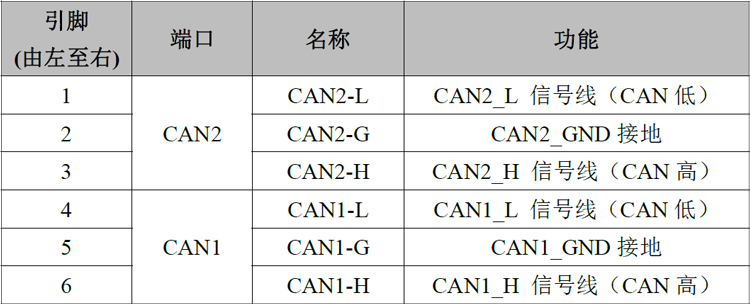

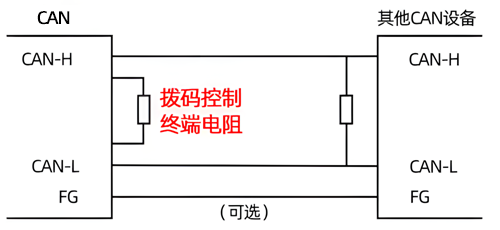

● CAN-bus信号包括:CAN_H、CAN_L、CAN_GND;
● CAN-bus支持CAN2.0A和CAN2.0B帧格式,符合ISO/DIS11898规范;

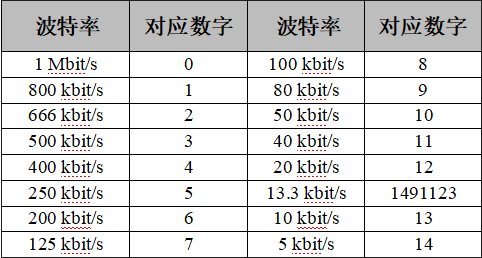

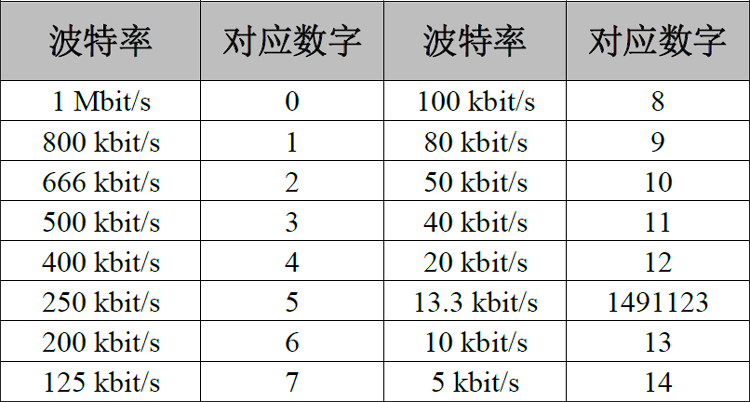

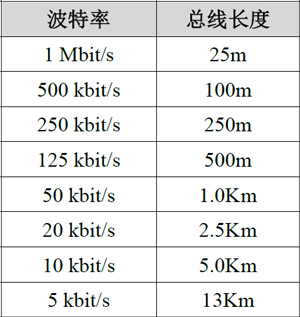

● CAN-bus通讯波特率在5Kbps~1Mbps之间任意可编程;
● CAN-bus接口采用电气隔离,隔离模块绝缘电压:DC 2500V;
● 32个硬件FIFO接收缓冲器,最高接收数据流量:8000帧/秒;
● CAN端接收报文时间戳精度可达1us。

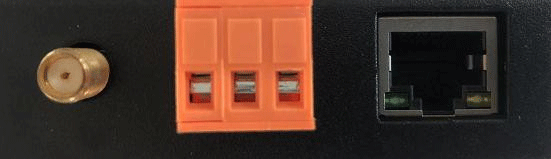

● PC接口使用标准以太网接口,RJ45,支持10/100M自适应;
● 支持超时断开功能;

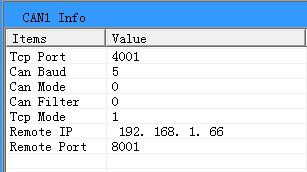

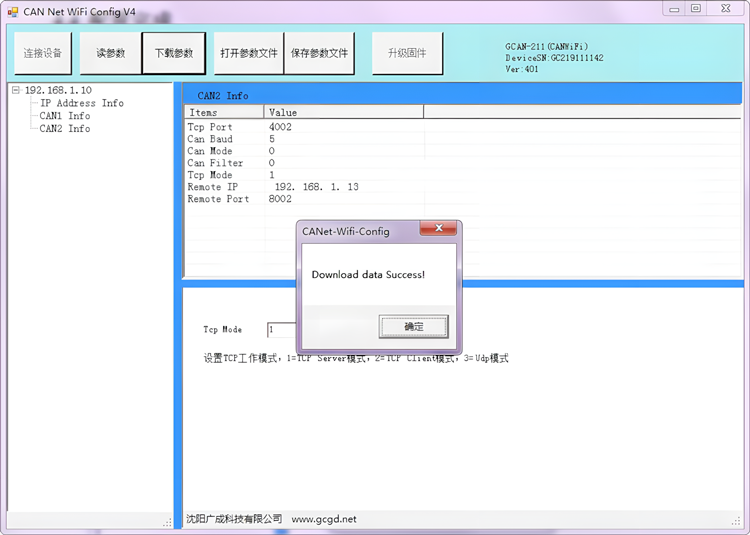

● 工作端口、目标IP和目标端口均可设定;
● 网络断开后自动恢复连接资源,可靠地建立TCP连接;
● TCP支持多达255个连接,满足6组用户同时管理一个CAN口;
● UDP方式下每个CAN口支持6组目标IP段,多个用户可同时管理一个CAN设备;
● 支持协议包括ETHERNET、ARP、IP、ICMP、UDP、DHCP、DNS、TCP;

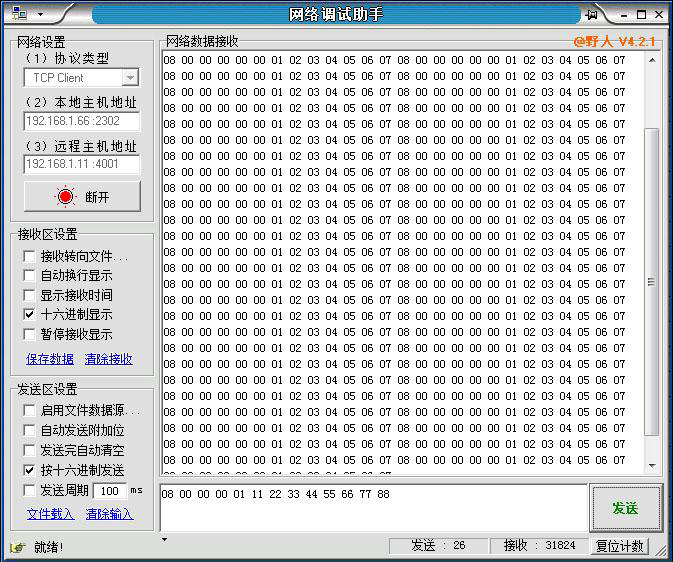

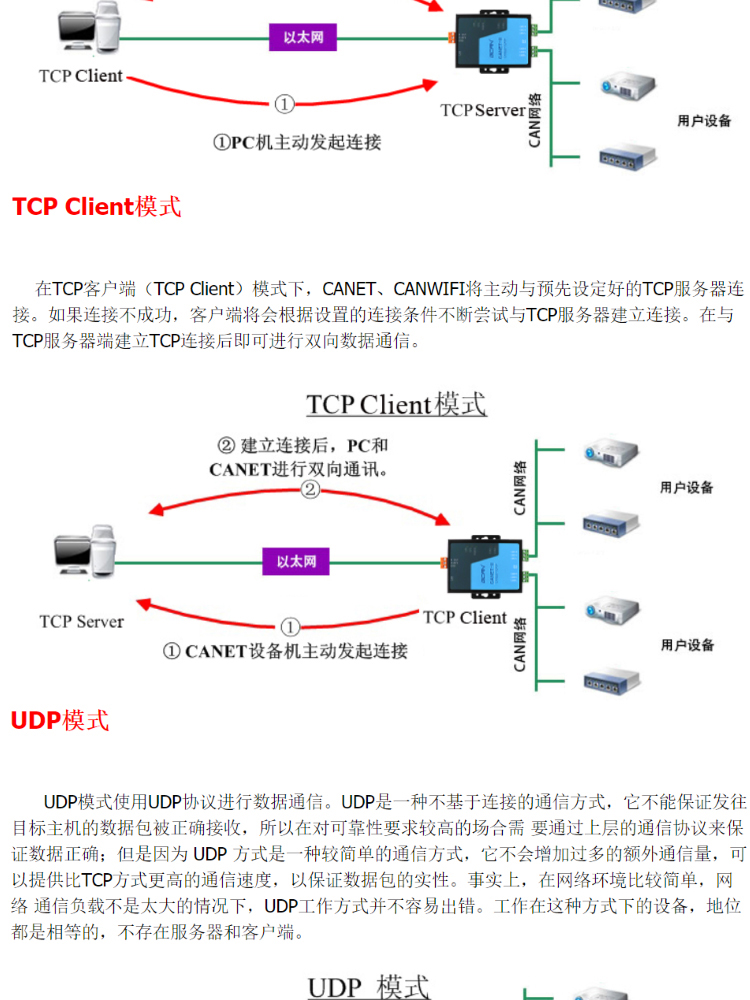

● 兼容SOCKET工作方式(TCP Server、TCP Client、UDP等),上位机通讯软件编写遵从标准的SOCKET规则。
● 工业WiFi连接至CAN网络
● 电力通讯网络
● 工业控制设备
● 高速、大数据量通讯
