can总线诊断步骤
CAN总线诊断步骤通常包括以下几个方面：
（1）收集信息：
首先，需要收集关于系统的相关信息，包括故障代码、报警信息、故障发生的时间和位置等。这些信息可以通过车辆的仪表板、故障诊断工具（如故障码扫描工具）或其他监测设备获取。
（2）物理检查：
检查CAN总线系统的物理连接，包括线缆、连接器和终端电阻。确保线缆完整、插头稳固，终端电阻正确放置并符合要求。同时，检查是否有任何松动、腐蚀或损坏的部件，并重新插拔或更换故障部件。
（3）电源检查：
验证CAN节点的电源供应是否正常，并确保电源电压和地线是正确连接的。不足或不稳定的电源可能导致通信问题。
（4）使用诊断工具：
使用专业的CAN总线诊断工具，如诊断仪、示波器或网络分析仪等，来检查CAN总线上的数据帧和信号。通过监视CAN总线的活动，可以帮助确定通信问题的来源。
（5）自检和故障码读取：
CAN节点通常具有自检功能和故障码读取能力。通过查询节点的自检结果和故障码，可以发现可能导致问题的故障节点或系统故障。
（6）分析数据和错误帧：
通过分析CAN总线上的数据和错误帧，可以确定是否存在数据传输错误、冲突或其他异常情况。这可以帮助确定引起通信问题的具体因素。
（7）逐一检查节点：
如果以上步骤无法确定问题所在，可以逐一检查CAN总线上的各个节点。断开所有通过CAN总线传输数据的电子控制单元（ECU），然后连接其中一个ECU进行测试。如果显示“硬件损坏”，请更换新连接的ECU；如果没有显示“硬件损坏”，则连接下一个ECU并重复测试。
（8）CAN诊断线判断：
对于更具体的CAN诊断线检查，可以使用万用表量取诊断线电压。CAN高（CAN_H）的电压应为2.6V左右，CAN低（CAN_L）的电压应为2.4V左右。同时，关闭钥匙后量取信号线（CAN_H与CAN_L）之间的电阻应为120欧姆（若车辆上有其他CAN网络则可能为60欧姆）。如果以上参数不符合要求，请检查车辆线束以确保信号线能正常通信。
（9）使用CAN转换器或接口类产品辅助排查：

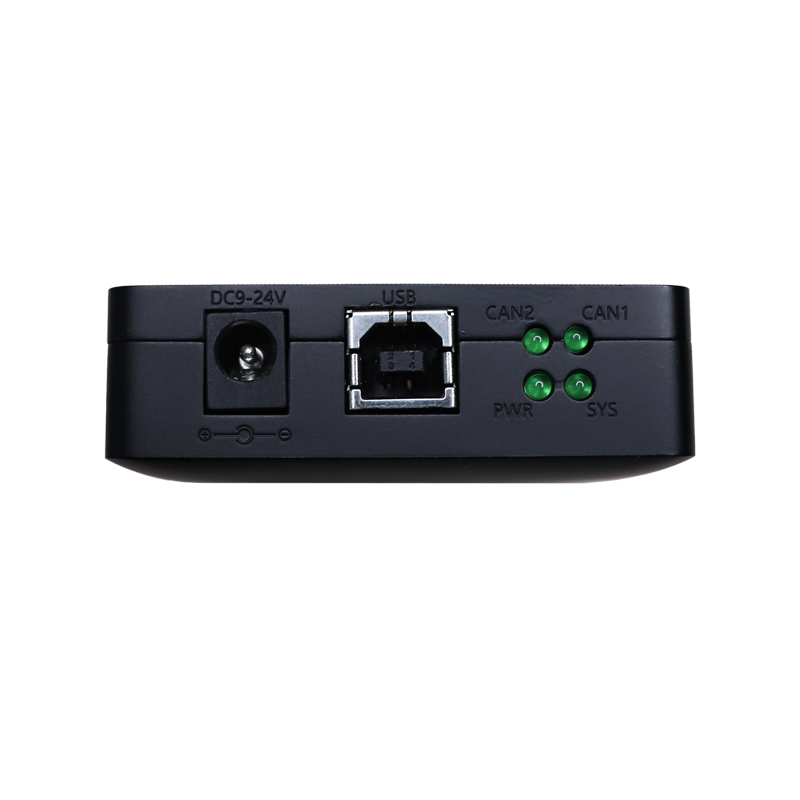

对于一些复杂的故障情况，可以使用CAN转换器或接口类产品（如USBCAN卡）来辅助排查。通过抓取总线上的报文来分析故障节点。
（10）参考技术资料和咨询专家：
在进行CAN总线诊断时，可以参考CAN总线系统的工作原理和相关技术资料。如果遇到困难或不确定的地方，可以咨询专业的工程师或技术人员以获得帮助。
如果您需要支持CAN总线诊断的分析仪，可以打电话13019325660找我。
晚上，我们“广成工控”直播间也会聊相关内容，欢迎观看。
