CAN总线常见的故障与排除办法
CAN总线常见的故障与排除办法主要包括以下几个方面：
一、常见故障
（1）通信故障：当CAN总线出现故障时，车辆可能会出现仪表板显示异常、车辆无法启动、启动后无法熄灭、车辆动力性能下降、某些电控系统功能失效等故障现象。这是因为相关数据或信息是通过CAN总线传输的，如果传输失败，那么会产生多种连带故障，甚至造成整个网络系统瘫痪。
（2）电压异常：当CAN总线唤醒后，CAN H对地电压约为2.656V，CAN L对地电压约为2.319V，而且两者相加为4.975V。如果电压异常，可能是由于CAN线短路、对电源短路、对地短路、相互接反等原因引起的。
二、排除办法
（1）检查线束和接插件：首先检查CAN总线的线束和接插件是否完好，是否有开路、短路或接触不良等现象。可以逐一检查每个接插件和线束，发现问题后及时更换或修复。
（2）检查节点和终端电阻：如果线束和接插件都没有问题，那么需要检查CAN总线上的各个节点和终端电阻是否正常。可以通过插拔CAN总线上的控制模块（节点）来判断是由节点引起的短路还是导线连接引起的短路。同时，还需要检查终端电阻是否匹配，如果不匹配需要及时更换。
（3）检查电压和信号：使用万用表等工具测量CAN H和CAN L的对地电压，以及CAN总线上的信号是否正常。如果发现电压异常或信号不稳定，可能是由于CAN总线受到干扰或损坏引起的。此时需要进一步检查并排除干扰源或更换CAN总线。
（4）检查软件配置：如果以上步骤都没有发现问题，那么需要检查车辆的软件配置是否正确。可能是由于软件配置错误或版本不兼容等原因引起的通信故障。此时需要查阅相关资料或咨询专业人士进行排查和修复。

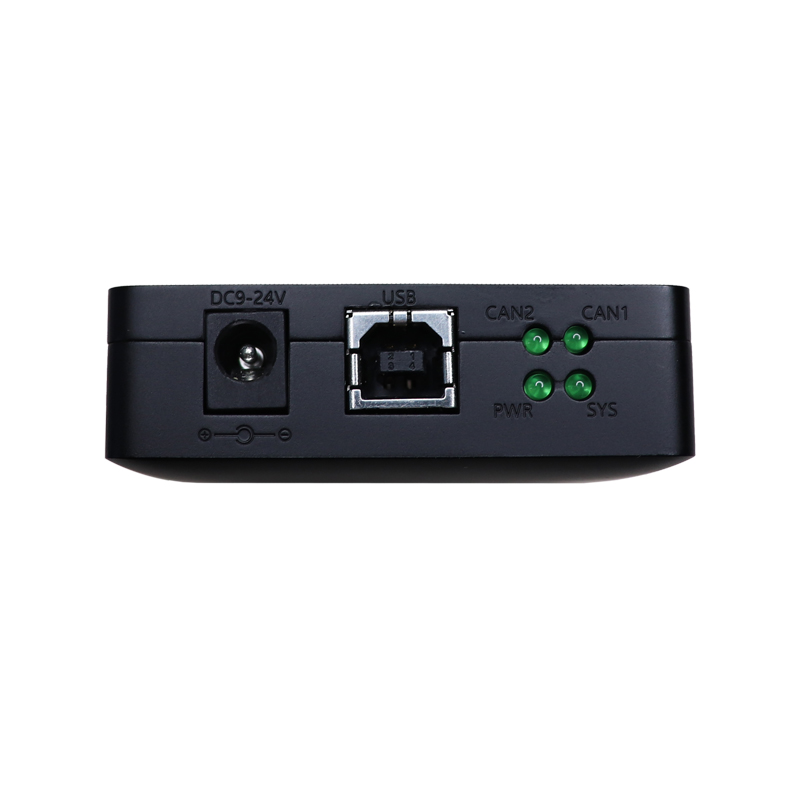

如果您需要进行CAN总线故障检测的USBCAN分析仪，可以打电话13019325660找我。
晚上，我们“广成工控”直播间也会聊相关内容，欢迎观看。
一、常见故障
（1）通信故障：当CAN总线出现故障时，车辆可能会出现仪表板显示异常、车辆无法启动、启动后无法熄灭、车辆动力性能下降、某些电控系统功能失效等故障现象。这是因为相关数据或信息是通过CAN总线传输的，如果传输失败，那么会产生多种连带故障，甚至造成整个网络系统瘫痪。
（2）电压异常：当CAN总线唤醒后，CAN H对地电压约为2.656V，CAN L对地电压约为2.319V，而且两者相加为4.975V。如果电压异常，可能是由于CAN线短路、对电源短路、对地短路、相互接反等原因引起的。
二、排除办法
（1）检查线束和接插件：首先检查CAN总线的线束和接插件是否完好，是否有开路、短路或接触不良等现象。可以逐一检查每个接插件和线束，发现问题后及时更换或修复。
（2）检查节点和终端电阻：如果线束和接插件都没有问题，那么需要检查CAN总线上的各个节点和终端电阻是否正常。可以通过插拔CAN总线上的控制模块（节点）来判断是由节点引起的短路还是导线连接引起的短路。同时，还需要检查终端电阻是否匹配，如果不匹配需要及时更换。
（3）检查电压和信号：使用万用表等工具测量CAN H和CAN L的对地电压，以及CAN总线上的信号是否正常。如果发现电压异常或信号不稳定，可能是由于CAN总线受到干扰或损坏引起的。此时需要进一步检查并排除干扰源或更换CAN总线。
（4）检查软件配置：如果以上步骤都没有发现问题，那么需要检查车辆的软件配置是否正确。可能是由于软件配置错误或版本不兼容等原因引起的通信故障。此时需要查阅相关资料或咨询专业人士进行排查和修复。
如果您需要进行CAN总线故障检测的USBCAN分析仪，可以打电话13019325660找我。
晚上，我们“广成工控”直播间也会聊相关内容，欢迎观看。
