CAN转光纤收发器使用方法
CAN转光纤收发器的使用方法可以归纳为以下几个步骤:

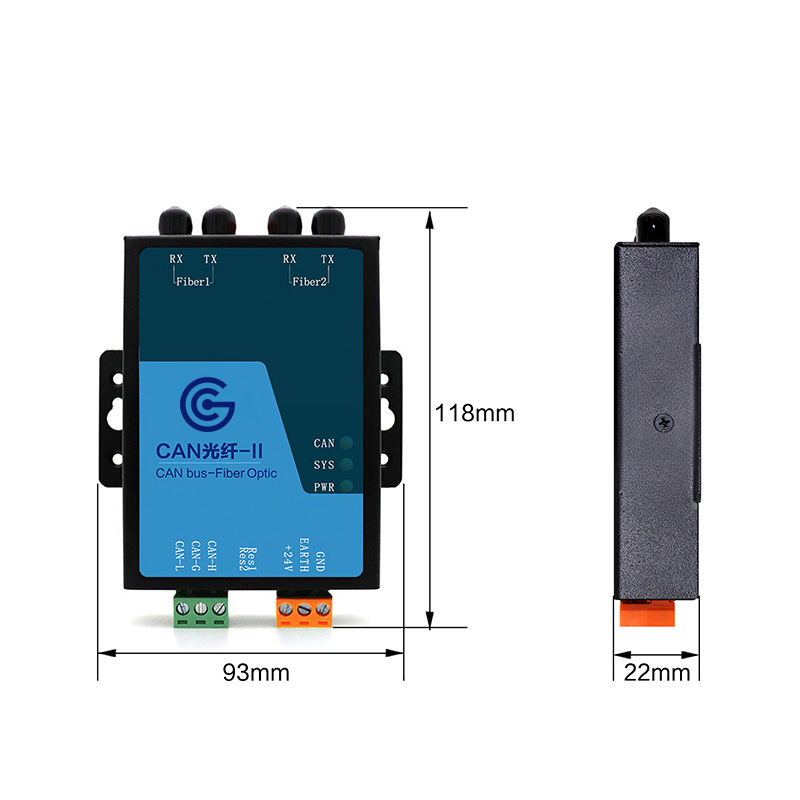

一、设备连接
连接设备:
准备好CAN转光纤转换器、随货附带的USB配置线以及电脑。
将USB配置线缆一端插入CAN光纤转换器设备,另一端插入电脑USB口。正常连接后,设备指示灯应显示power红色常亮、CAN绿色常亮,表示连接正常、设备工作正常。
光纤接口连接:
根据光纤接头的类型(如ST、SC、FC等),选择合适的连接方法。确保光纤连接稳固,避免松动或脱落。
如果设备的光纤接头是单芯的,那么一条光纤线就可以实现数据的收发。如果是双芯的,那么需要两个光纤接头分别用于数据流入和数据流出。
电源连接:
根据设备的电源要求,将电源线连接到设备的电源输入端。确保电源电压和极性正确,避免设备损坏。
二、软件配置
获取配置软件:
从设备厂商处获取配置文件夹CANFiberConfig,该文件夹中包含配置软件CANFiberConfig.exe和波特率计算器软件BtrCal.exe。
打开配置软件:
双击打开配置软件CANFiberConfig.exe,进入CAN光纤转换器配置界面。
搜索设备:
在配置界面中点击“搜索设备”按钮,寻找并连接到CAN光纤转换器设备。
读取配置信息:
点击“读配置”按钮,获取设备信息、CAN1参数设置和CAN2参数设置信息。
配置CAN通道和光通道的波特率:
如果需要配置CAN1和CAN2的波特率,可以从CAN波特率选项框下拉列表中选取需要的波特率,或者使用提供的波特率计算器软件BtrCal.exe计算自定义波特率,并将计算出的值填写到配置软件的相应位置。
注意,CAN1的波特率需要与CAN光纤转换器设备CAN通道所连的CAN节点的波特率一致,而CAN2的波特率则需要在同一个网络内的CAN光纤转换器设备中保持一致。
保存配置:
点击“写配置”按钮完成配置,并保存设置。
三、检查与测试
检查连接:
完成接线和软件配置后,仔细检查所有连接是否牢固可靠,没有松动或脱落的现象。
测试数据传输:
使用相应的测试工具或软件对CAN总线光纤转换器进行测试,确保数据能够正确传输和接收。
如果您需要CAN转光纤收发器,可以打电话13019325660找我。
