CAN隔离模块具体用法
CAN隔离模块在CAN总线网络中的具体用法主要涉及连接、配置、保护、组网以及维护等方面。以下是对这些方面的详细阐述:
一、连接

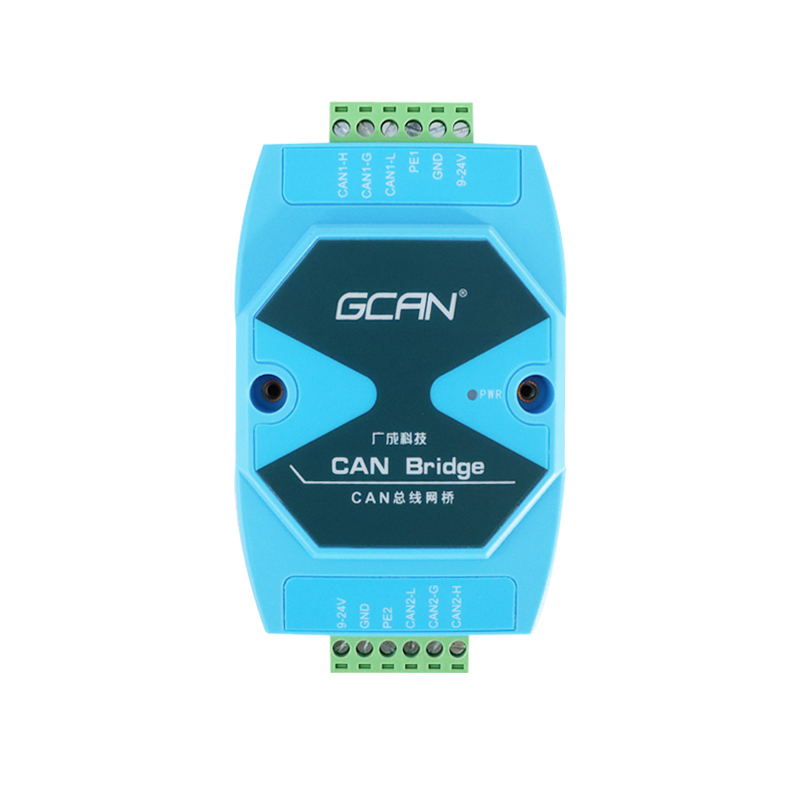

接口连接:
确保CAN隔离模块的CAN接口与CAN总线设备正确连接。这包括正确连接CANH和CANL两根差分信号线,以及可能的CANG(接地)线。
注意接口的极性、电气特性匹配,避免接反或信号不匹配导致的通信问题。
电源连接:
为CAN隔离模块提供稳定可靠的电源供应。供电电源通常与CAN控制器或MCU保持一致,但具体电压和电流需求需参考模块的技术规格书。
在某些应用中,模块的电源和总线可能一起传输,这时需要特别注意电源与信号的共地处理,以及为电源增加必要的保护电路(如TVS保护和滤波电容)。
二、配置
参数设置:
仔细阅读产品说明书或参考配置指南,了解模块的参数设置和操作步骤。
根据具体应用场景调整模块的参数,如波特率、滤波设置等。
隔离设置:
大多数CAN隔离模块具有信号隔离和电源隔离功能,隔离电压等级通常为2500VDC或3500VDC。这些设置有助于减少电磁干扰和地电位差对通信的影响。
三、保护
浪涌及静电防护:
CAN接口需要更高的浪涌及静电防护等级。根据模块的技术规格书,了解并采取相应的防护措施,如增加浪涌防护电路。
常用的浪涌防护电路包括桥式电路和普通电路,选择哪种电路取决于CAN总线节点数和通信速率。
共模电感:
在对总线共模干扰大、设备EMI要求高的场合,可以使用共模电感来抑制共模干扰。但需要注意共模电感可能引入谐振干扰,需根据具体情况进行调整。
四、组网
总线长度及分支限制:
根据模块的通信波特率和最大通信距离限制,合理设计总线长度和分支长度。避免超过限制导致通信不稳定或中断。
屏蔽与接地:
在实际现场应用中,CAN总线组网绝大多数采用屏蔽双绞线。需要对屏蔽层进行单点接地处理,以减少电磁干扰。
若接地节点为金属机壳且已接地,CAN端口的屏蔽层应通过一个适当容量的电容(如1000pF)接地,并确保电容耐压值大于模块隔离耐压。
组网方式:
可以采用单层或双层屏蔽双绞线进行组网。双层屏蔽双绞线的传输效果及抗干扰性更好。组网时需注意双绞线外屏蔽层单点接大地,内屏蔽层及双绞线连接每个收发器的相应端口。
五、维护
定期检查:
定期检查CAN隔离模块的连接情况、电源供应情况以及通信状态。确保所有连接牢固可靠,电源稳定无波动。
故障排查:
当出现通信故障或其他问题时,按照故障排查流程进行排查。首先检查电源和接地是否正常;然后检查CAN总线连接是否牢固;接着检查模块的配置和参数设置是否正确;最后考虑是否存在电磁干扰等问题。
清洁与保养:
定期清洁模块表面和周围环境,保持干燥、无尘。避免灰尘和湿气对模块性能造成影响。
通过以上步骤,可以确保CAN隔离模块在CAN总线网络中发挥稳定可靠的作用,为数据传输提供有力保障。
如果您需要CAN隔离模块,可以打电话13019325660找我。
