汽车CAN通讯协议解析的方法是怎样的？

汽车CAN通讯协议解析的方法通常涉及以下步骤：

(1)硬件连接：首先，需要将CAN分析仪或接口设备连接到车辆的CAN总线上。这可以通过OBD-II接口或直接连接到CAN总线上的节点来实现。

(2)捕获CAN数据：使用CAN分析仪或接口设备开始捕获CAN总线上的数据流。这些数据包含了车辆各个控制单元之间的通信消息。

(3)解析CAN帧：对捕获的CAN数据进行解析。CAN帧由标示符(ID)、数据长度(DLC)和数据域(Data Field)组成。解析CAN帧包括解码标示符和数据域，以了解消息的发送者、接收者、数据类型和参数值。

(4)识别消息和信号：从解析的CAN帧中识别出具体的消息和信号。消息是一组相关的CAN帧，用于传输特定的信息，例如车速、发动机转速等。信号是消息中特定数据域的一部分，表示特定参数的值。

(5)数据解码：根据CAN数据的格式和定义，对识别的信号进行解码。这涉及使用信号的位数、数据类型和缩放因子等信息来计算出实际的物理值。

通过以上步骤，可以对汽车CAN通讯协议进行解析，从而理解车辆各控制单元之间的通信过程和数据交互。这有助于深入了解汽车的工作原理，进行故障诊断、性能优化等工作。

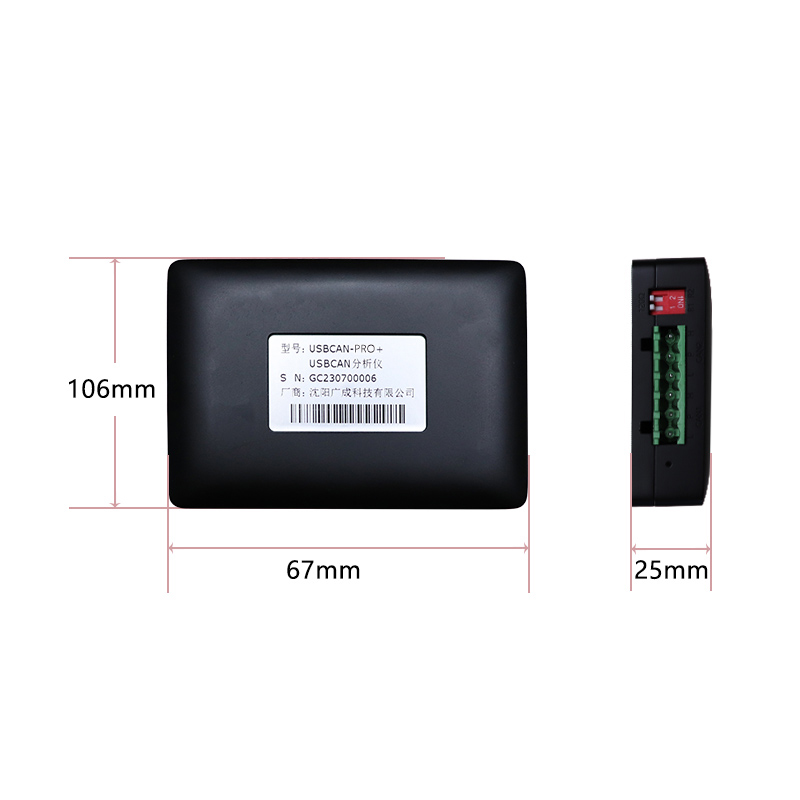

如果您需要进行汽车CAN协议解析的分析仪，可以打电话13019325660找我。

晚上，我们“广成工控”直播间也会聊相关内容，欢迎观看。
