双通道CAN分析仪的使用主要涉及以下几个步骤，以下将按照清晰、分点的方式进行说明：
（1）设备连接与驱动安装：

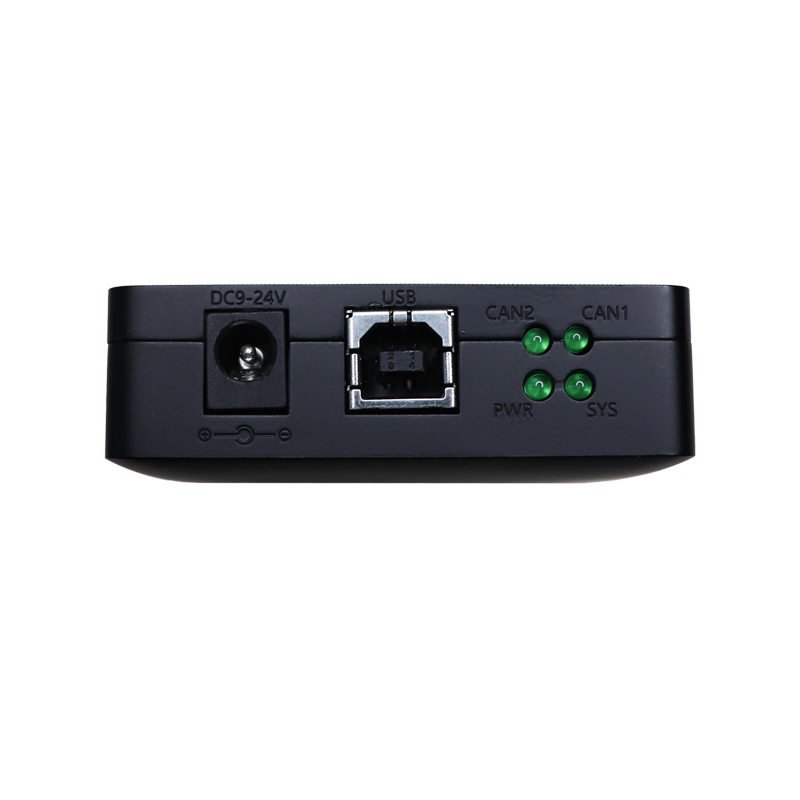

将双通道CAN分析仪通过USB接口连接到电脑上。
安装配套的CAN分析仪软件（如ECANTools等），并确保设备驱动已正确安装。驱动安装过程中可能会自动弹出驱动安装界面，按照提示进行安装即可。
在设备管理器中检查是否成功识别到CAN分析仪设备。
（2）软件设置：
打开CAN分析仪的配套软件。
在软件中选择正确的设备类型（如“USBCAN-V5”等）。
点击“打开设备”以连接CAN分析仪。
根据需要设置工作模式（如“正常模式”）、波特率等参数。如果不确定CAN设备的波特率，可以使用软件的自动识别波特率功能。
（3）CAN总线连接：
对于双通道CAN分析仪，通常有CAN1和CAN2两个通道。这两个通道可以通过连接CAN总线上的设备来进行通信和数据交换。
确保CAN总线上有两个120欧姆的终端电阻，这可以通过调整CAN分析仪上的拨码开关来实现。
将CAN1通道的CAN-L、CAN-H分别和CAN2通道的CAN-L、CAN-H相连接，以构成一个闭合的CAN总线系统。
（4）数据收发与监测：
在软件中设置好参数后，就可以开始接收和发送CAN总线上的数据了。
通过软件界面可以实时监测CAN总线上的数据流量、数据内容等信息。
还可以设置过滤器来过滤掉不需要的数据，以便更准确地分析和调试CAN总线系统。
（5）注意事项：
在使用CAN分析仪时，要注意不要擅自操作复位键等敏感按键，以免影响设备的正常运行。
如果遇到设备无法识别、驱动安装失败等问题，可以尝试重新连接设备、更换USB接口或重新安装驱动等方法来解决。
在进行CAN总线系统调试时，要遵循相关的安全规范和操作规程，以确保人身安全和设备安全。
以上是使用双通道CAN分析仪的基本步骤和注意事项。如果需要更详细的信息或技术支持，可以参考设备的使用手册或联系相关的技术支持人员。
如果您需要双通道CAN分析仪，可以打电话13019325660找我。
