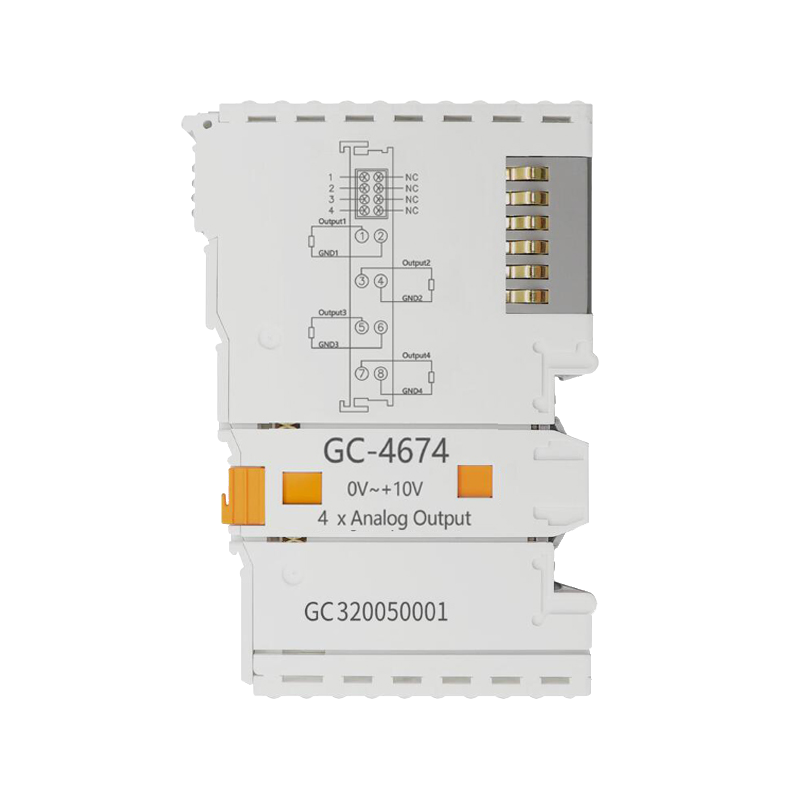

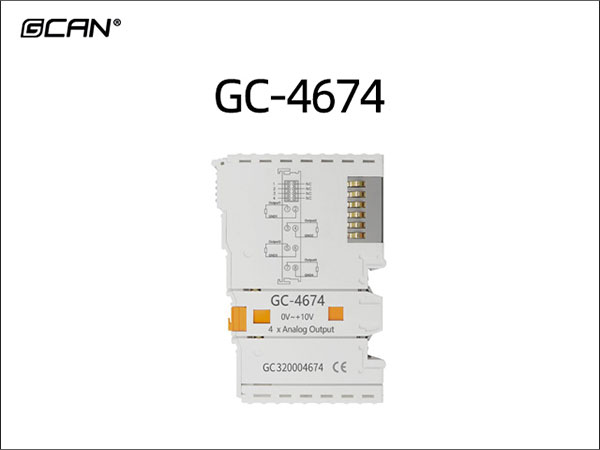

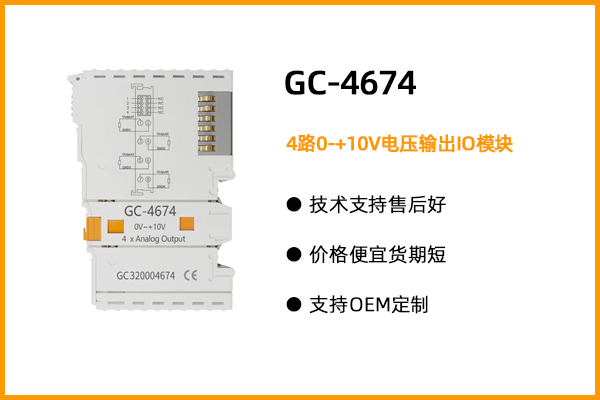

GC-4674型4路0V～+10V电压模拟量输出IO(12位）
- 品牌：
- GCAN
- 型号：
- GC-4674
- 应用：
- GC-4674（4通道模拟量输出模块，0V~+10V）可用于输出0V~+10V范围内的信号。该端子模块能够为处理层提供分辨率为12位的电气隔离信号。GC-4674模块有4个两线制的输出端，特别适合安装在控制柜内以节省空间。GC-4674模块有一个公共接地电位端，电源触点被连接在一起。输出端的基准接地为0V电源触点。
-
GC-4674（4通道模拟量输出模块，0V~+10V）可用于输出0V~+10V范围内的信号。该端子模块能够为处理层提供分辨率为12位的电气隔离信号。GC-4674模块有4个两线制的输出端，特别适合安装在控制柜内以节省空间。GC-4674模块有一个公共接地电位端，电源触点被连接在一起。输出端的基准接地为0V电源触点。
● 输出点数为4个；
● 信号电压为0V~+10V；
● 通过GC-bus供电；
● 负载≥1kΩ;
● 测量误差小于±0.1%（满量程）；
● 测量分辨率为12位；
● 转换时间约为4ms；
● 电气隔离为1500 Vrms（GC-bus/信号电压）；
● GC-bus电流消耗为150mA；
● 过程映像中的位宽输出为4x2字节；
● 组态无地址设置，通过总线耦合器或控制器配置；
● 适用于所有GCAN-PLC-400系列、GCAN-8000系列总线端子模块；
● 工作温度范围：-40℃~+85℃；
● 尺寸：长100mm*宽69mm*高12mm。
水位控制监测用、水位控制报警用、水流量监测用、水温度监测用、车辆通过探测用、通行信号灯控制用、风速监测用、风车转速监测用、电压监测用、电流监测用、工厂自动化用、远程监控用、数据采集用、智能家居系统用、龙门吊车用、轮胎回收系统用、激光切割机用、轮胎炼油设备用、微波烘干机用、排污泵站用、天然气切割用、天然气加剂设备用、自动打孔机用、自动码砖机用、冲压机用、压滤机用、水箱拉丝机用、拉丝机用、智能扣压机用、大棚恒温系统用、定量装车系统用、薄膜挤出机用、棉花纺织机用、变温空调用、自动化造纸用、供水自动化用、水肥智能灌溉用、水泥生产用、紫外线消毒器用、聚氨酯喷涂机用、纺织机械行业用、起重机行业用、电梯行业用、电力行业用、石化行业用、市政行业用、化工行业用、建筑行业用、机床行业用、塑料行业用、橡胶行业用、汽车行业用、注塑机用、订书机械用、电镀流水线用、圆周运动控制用、直线运动控制用、锅炉控制用、矩阵运算用、函数运算用、逻辑运算用、数据传送用、数据转换用、发电机组控制用、排序用、查表用、照明控制用、位操作用、通用机械用
-
- ● 输出点数为4个；
● 信号电压为0V~+10V；
● 通过GC-bus供电；
● 负载≥1kΩ;
● 测量误差小于±0.1%（满量程）；
● 测量分辨率为12位；
● 转换时间约为4ms；
● 电气隔离为1500 Vrms（GC-bus/信号电压）；
● GC-bus电流消耗为150mA；
● 过程映像中的位宽输出为4x2字节；
● 组态无地址设置，通过总线耦合器或控制器配置；
● 适用于所有GCAN-PLC-400系列、GCAN-8000系列总线端子模块；
● 工作温度范围：-40℃~+85℃；
● 尺寸：长100mm*宽69mm*高12mm。 - >>>GCAN-PLC产品入门视频：
