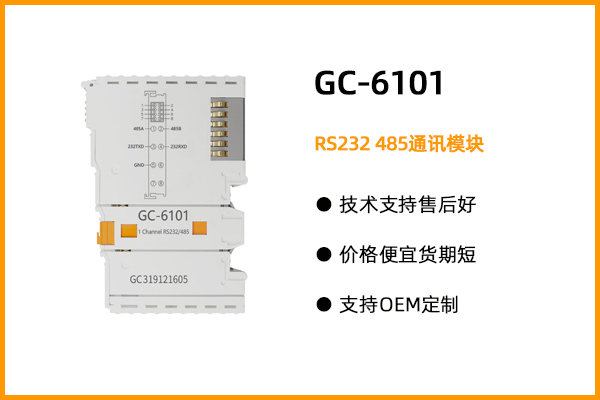

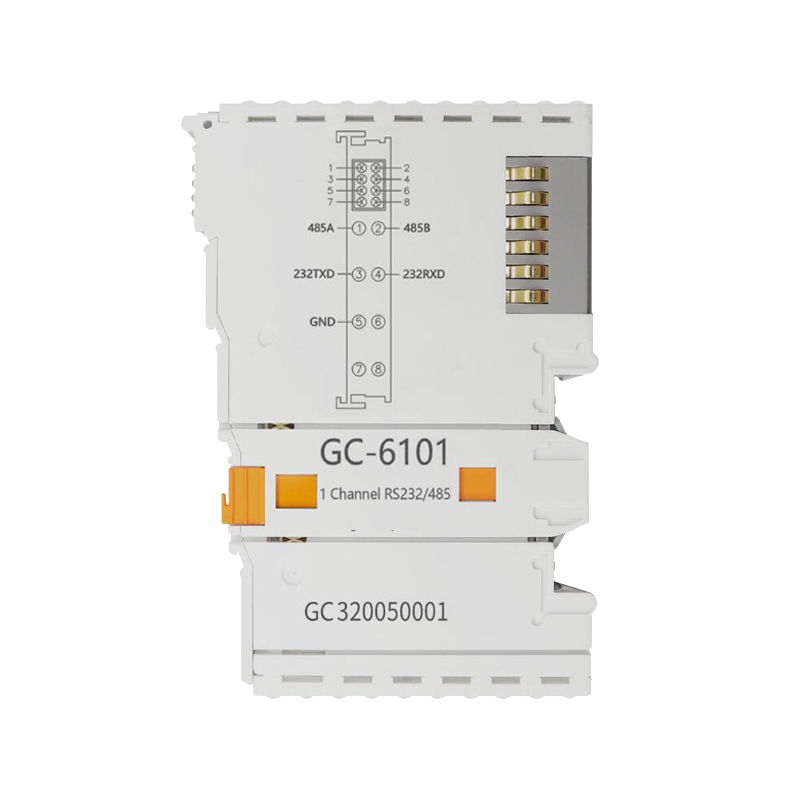

GC-6101型RS232/RS485通讯扩展模块
- 品牌：
- GCAN
- 型号：
- GC-6101
- 应用：
- GC-6101模块是集成1路RS232和1路RS485的扩展通讯模块。该模块可用于扩展串口通讯，并通过串口收发数据，将接收到的串口总线数据通过内部总线发送给GCAN-PLC-400/510系列PLC控制器，同时通过调用扩展串口功能块编写程序实现复杂的总线控制要求。该模块可与其他任何GC系列IO模块搭配使用，实现工业自动化或串口总线控制系统中数据的发送与接收。
-
GC-6101模块是集成1路RS232和1路RS485的扩展通讯模块。该模块可用于扩展串口通讯，并通过串口收发数据，将接收到的串口总线数据通过内部总线发送给GCAN-PLC-400/510系列PLC控制器，同时通过调用扩展串口功能块编写程序实现复杂的总线控制要求。该模块可与其他任何GC系列IO模块搭配使用，实现工业自动化或串口总线控制系统中数据的发送与接收。
● 扩展串口形式为1路RS232+1路RS485；
● 接线形式为标准的RS232线（发送+接收+地）和RS485线（发送+接收）；
● 具体波特率及串口参数通过程序中的功能块引脚进行设置；
● 电气隔离为500Vrms；
● 通过GCAN-PLC-400或GCAN-PLC-510供电；
● 电流消耗为200mA；
● 组态无地址设置，通过总线耦合器或控制器配置；
● 工作温度范围：-40℃~+85℃；
● 尺寸：长100mm*宽69mm*高12mm。
水位控制监测用、水位控制报警用、水流量监测用、水温度监测用、车辆通过探测用、通行信号灯控制用、风速监测用、风车转速监测用、电压监测用、电流监测用、工厂自动化用、远程监控用、数据采集用、智能家居系统用、龙门吊车用、轮胎回收系统用、激光切割机用、轮胎炼油设备用、微波烘干机用、排污泵站用、天然气切割用、天然气加剂设备用、自动打孔机用、自动码砖机用、冲压机用、压滤机用、水箱拉丝机用、拉丝机用、智能扣压机用、大棚恒温系统用、定量装车系统用、薄膜挤出机用、棉花纺织机用、变温空调用、自动化造纸用、供水自动化用、水肥智能灌溉用、水泥生产用、紫外线消毒器用、聚氨酯喷涂机用、纺织机械行业用、起重机行业用、电梯行业用、电力行业用、石化行业用、市政行业用、化工行业用、建筑行业用、机床行业用、塑料行业用、橡胶行业用、汽车行业用、注塑机用、订书机械用、电镀流水线用、圆周运动控制用、直线运动控制用、锅炉控制用、矩阵运算用、函数运算用、逻辑运算用、数据传送用、数据转换用、发电机组控制用、排序用、查表用、照明控制用、位操作用、通用机械用
-
- ● 扩展串口形式为1路RS232+1路RS485；
● 接线形式为标准的RS232线（发送+接收+地）和RS485线（发送+接收）；
● 具体波特率及串口参数通过程序中的功能块引脚进行设置；
● 电气隔离为500Vrms；
● 通过GCAN-PLC-400或GCAN-PLC-510供电；
● 电流消耗为200mA；
● 组态无地址设置，通过总线耦合器或控制器配置；
● 工作温度范围：-40℃~+85℃；
● 尺寸：长100mm*宽69mm*高12mm。 - >>>GCAN-PLC产品入门视频：
